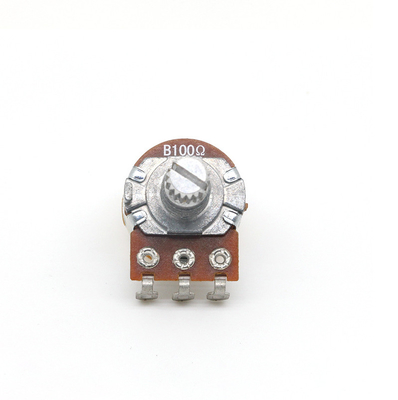

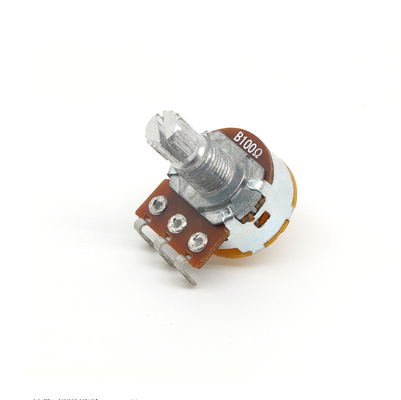

Περιγραφή προϊόντων

Μέθοδος καλωδίωσης

Για τις κανονικές καρφίτσες ποτενσιόμετρων (ή trimmer αντιστάτες, κ.λπ.) (παραδείγματος χάριν, ένα ποτενσιόμετρο με 3 καρφίτσες), η αξία αντίστασης των δύο ακρών καθορίζεται, και η αξία αντίστασης της μέσης καρφίτσας καθεμία καρφίτσα τελών είναι μεταβλητή

Είναι ισοδύναμο με τη διαίρεση του ποτενσιόμετρου σε αντιστάτες δύο σειρών από τη μέση καρφίτσα, και η συνολική αξία αντίστασης σειράς καθορίζεται

Επομένως, εάν χρησιμοποιείται όπως ένας μεταβλητός αντιστάτης διαιρετών τάσης, ένα τέλος συνδέεται με την τάση εισαγωγής, το μέσο τέλος συνδέεται με την παραγωγή, και το υπόλοιπο τέλος στηρίζεται

Εάν χρησιμοποιείται όπως ένας μεταβλητός αντιστάτης, ένα τέλος συνδέεται με την τάση εισαγωγής, το μέσο τέλος συνδέεται με την παραγωγή, και το υπόλοιπο μπορεί να αφεθεί ή να συνδεθεί με το μέσο τέλος.

καλή ή κακή κρίση

Οι κύριες απαιτήσεις για το ποτενσιόμετρο είναι: 1. Η αξία αντίστασης καλύπτει τις απαιτήσεις.② Η επαφή μεταξύ του κεντρικού γλιστρώντας τέλους και του σώματος αντιστατών είναι καλή, και η περιστροφή είναι ομαλή. Για τα ποτενσιόμετρα με τους διακόπτες, το μέρος διακοπτών πρέπει να είναι ακριβές, αξιόπιστο και εύκαμπτο. Επομένως, η απόδοση του ποτενσιόμετρου πρέπει να ελεγχθεί πριν τη χρήση.

(1) μέτρηση της αξίας αντίστασης: Κατ' αρχάς, σύμφωνα με την αντίσταση η αξία του ποτενσιόμετρου που μετριέται, επιλέγει το κατάλληλο εργαλείο αντίστασης του πολυμέτρου, μετρά την αξία αντίστασης, δηλ., η αξία αντίστασης μεταξύ των δύο ακρών του εναλλασσόμενου ρεύματος, και την συγκρίνει με την ονομαστική αξία αντίστασης, για να δει εάν οι δύο είναι συνεπείς. Περιστραφείτε τη γλιστρώντας επαφή συγχρόνως, η αξία της πρέπει να καθοριστεί. Εάν η αντίσταση είναι άπειρη, το ποτενσιόμετρο είναι χαλασμένο.

(2) έπειτα μετρήστε την επαφή μεταξύ του κεντρικού τέλους του και του σώματος αντιστατών, δηλ., η αξία αντίστασης μεταξύ των δύο ακρών επειδή. Η μέθοδος είναι ότι το εργαλείο ωμ του πολυμέτρου είναι στην κατάλληλη σειρά. Κατά τη διάρκεια της διαδικασίας μέτρησης, περιστραφείτε αργά τον άξονα και δώστε προσοχή στην ανάγνωση του πολυμέτρου. Υπό τους κανονικούς όρους, η ανάγνωση αλλάζει ομαλά σε μια κατεύθυνση. Κακή αποτυχία επαφών.

(3) όταν το κεντρικό τέλος γλιστρά στο πρώτο τέλος ή το τέλος, η αξία αντίστασης του κεντρικού τέλους και του συμπίπτοντος τέλους είναι 0 υπό τους ιδανικούς όρους. Στην πραγματική μέτρηση, θα υπάρξει μια ορισμένη υπόλοιπη αξία (γενικά ανάλογα με την ονομαστική αξία, γενικά λιγότερο από 5Ω), είναι ένα κανονικό φαινόμενο.

Προδιαγραφή

Συσκευασία & παράδοση
